Moduli I/O a bordo macchina: quando il ROI si vede al primo guasto

Nella progettazione di una macchina o di una linea produttiva, il cablaggio viene spesso considerato un’attività “accessoria”.

In realtà, è uno degli elementi che più incidono su tempi di progettazione, installazione, affidabilità nel tempo e rapidità di intervento in caso di fermo.

Nonostante questo, molte applicazioni continuano a seguire un’impostazione tradizionale: sensori e attuatori distribuiti lungo la macchina, ma tutti riportati a un unico quadro elettrico centrale mediante cavi singoli per sensore e Junction Box intermedie.

È un approccio consolidato, familiare… ma non sempre efficiente.

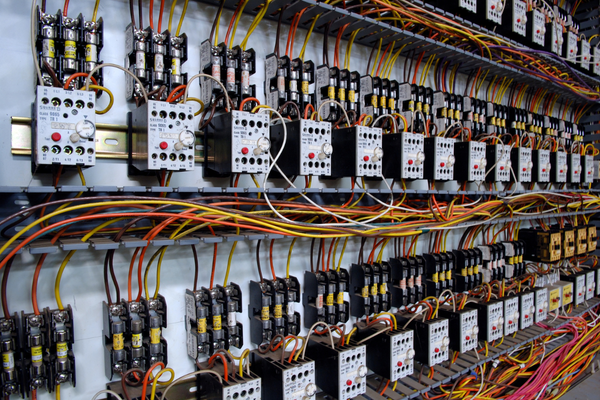

 Il costo nascosto del cablaggio tradizionale

Portare tutti i segnali in quadro significa:

• decine (o centinaia) di metri di cavo, molte volte schermato (e più costoso)
• morsettiere e canaline da gestire
• tempi di cablaggio elevati
• maggiore probabilità di errore in fase di installazione
• ricerca guasto lunga e poco immediata

Questi elementi raramente emergono nel costo iniziale della macchina. Ma diventano evidenti nel tempo, soprattutto quando qualcosa si ferma.

Ed è proprio in quel momento che il “risparmio iniziale” mostra i suoi limiti.

 Quando la differenza si vede davvero: il fermo macchina

Immaginiamo una situazione comune: un sensore smette di funzionare su una linea produttiva.

Con un’architettura tradizionale:

• il segnale è riportato in quadro
• la diagnosi richiede verifiche su più punti
• serve tempo per individuare l’origine del problema
• spesso si interviene “per esclusione”

Il risultato?
Decine di minuti — a volte ore — prima di ripristinare la produzione.

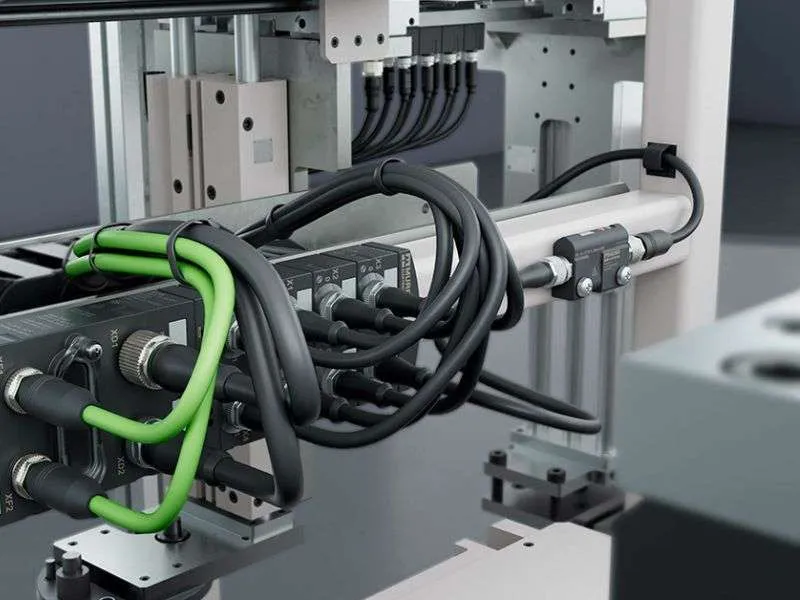

Portare l’I/O a bordo macchina cambia la prospettiva

Soluzioni decentralizzate come i moduli I/O IP67, ad esempio Murrelektronik MVK Pro e Murrelektronik Impact67 Pro, nascono proprio per affrontare questo scenario.

Il principio è semplice: portare i punti di ingresso/uscita il più vicino possibile a sensori e attuatori.

Questo comporta:

• riduzione drastica dei metri di cavo
• eliminazione di gran parte delle morsettiere e conseguente netta riduzione delle dimensioni del quadro
• connessioni plug&play (M8 o M12)
• installazione più rapida
• maggiore ordine e chiarezza sull’impianto
• maggiore protezione elettrica del quadro in caso di cortocircuito a bordo macchina (il master è optoisolato)

Ma il vero vantaggio emerge in fase di manutenzione.

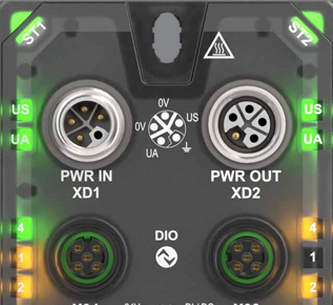

Diagnosi immediata, intervento rapido

Con moduli a bordo macchina:

• ogni canale è identificabile direttamente sul campo
• la diagnostica è visibile tramite LED o sistema
• il guasto è localizzato in pochi secondi
• la sostituzione avviene senza intervenire sul quadro

In pratica, si passa da:

ricerca guasto distribuita e lenta
a
identificazione immediata nel punto esatto (mediante led di segnalazione)

La differenza operativa è significativa.

 Il ritorno dell’investimento non è teorico

Una delle obiezioni più frequenti riguarda il costo iniziale: è vero, una soluzione decentralizzata può sembrare più onerosa rispetto a un cablaggio tradizionale, ma il confronto corretto non è tra componenti.

È tra costo iniziale e costo totale nel tempo.

Basta considerare:

• ore di cablaggio risparmiate
• riduzione degli errori in avviamento
• tempi di fermo più brevi
• interventi manutentivi più rapidi
• maggiore facilità nelle modifiche future
• possibilità di manutenzione e gestione guasti da remoto

In molti casi, il punto di pareggio si raggiunge molto prima del previsto. Spesso già al primo fermo macchina evitato o ridotto.

Un cambio di approccio, più che di tecnologia

Adottare moduli I/O a bordo macchina non significa solo introdurre un nuovo componente. Significa ripensare il modo in cui si progetta e si gestisce l’impianto.

Non si tratta di “fare innovazione”, ma di:

• semplificare
• rendere più leggibile la macchina
• ridurre le variabili critiche
• velocizzare le attività operative

In altre parole, spostare l’attenzione da come cablo a come mantengo la macchina efficiente nel tempo.

La domanda giusta da porsi

Su una macchina o una linea esistente: quanto tempo serve oggi per individuare un guasto su un sensore o un attuatore?

È spesso da questa risposta che emerge il vero valore di una soluzione a bordo macchina.

Perché, quando la linea è ferma, il costo non è nel componente. È nel tempo che serve per ripartire.

Un confronto concreto sulla vostra applicazione

Ogni macchina ha le sue logiche, i suoi vincoli e le sue abitudini operative.

Per questo, più che un confronto teorico, è spesso utile partire da un caso reale: analizzare insieme una linea o un’applicazione esistente e valutare in modo concreto tempi di cablaggio, modalità di intervento e possibili margini di miglioramento.

Se vuoi approfondire questo tipo di analisi sulla tua applicazione, puoi scriverci: partiamo da come lavori oggi per capire dove si può davvero guadagnare tempo e semplicità.
